网版涂布机
网版自动涂布机技术资料
1.1适应行业:
广泛应用于：消费类电子丶手机镜片玻璃盖板丶导光板丶PCB丶LCD丶汽车电子丶家电玻璃丶服装鞋帽印花等行业的丝网印刷制版。
1.2结构特点介绍：
- 外观高温喷漆，使用伺服马达加直线导轨，齿轮齿条运动，减少震动，保证运行速度均匀，精准控制膜厚；
- 上位机人机界面控制，可自由设定单/双面 ，及涂布次数
- 行业唯一自动厚膜模式，让涂布厚膜更简单
- 顶端根据网版尺寸自动压框，，脚踏和触摸屏控制压框，操作方便；
- 涂布压力可调节，精确控制膜厚，精度可控制在0.1-1微米；
- 随机配原装合金上浆器，长度由客户需求定制。
- 预留MES接口，完美对接客户MES，ERP系统，实时监控设备运行状态
项目 | 规格 | 项目 | 规格 |
外径尺寸 | 2315*850*2050(长*宽*高mm） | 总功率 | 5KW |
最大涂布网框有效尺寸 | 1200*1300 mm | 功耗 | 1.5KW |
工作电源 | 220V/50HZ | 额定电流 | 20A |
膜厚误差 | ±0.1-1um | 电机传动方式 | 伺服电机+直线导轨+齿轮齿条 |
控制模式 | 人机界面触摸屏 | 涂布操作系统 | TD1.0版 |
最大有效涂布尺寸 | 1000*1100mm | 重量 | 约 550KG |
设备高度 t | 2050mm | 运行速度 | 0-150mm/秒可调速 |
- 涂布均匀，膜厚0.5-50um内可调，误差值在0.1-1um，涂布面积根据需求可调；
- 所涂产品表面光滑平整，不可有砂眼、划痕等不良。
1.4场地环境要求：
电源：220V/50H,线径-2.5²，独立小电箱控制，空气开关20A
场地温度：20~30℃ 最佳温度25℃
相对湿度：55%左右

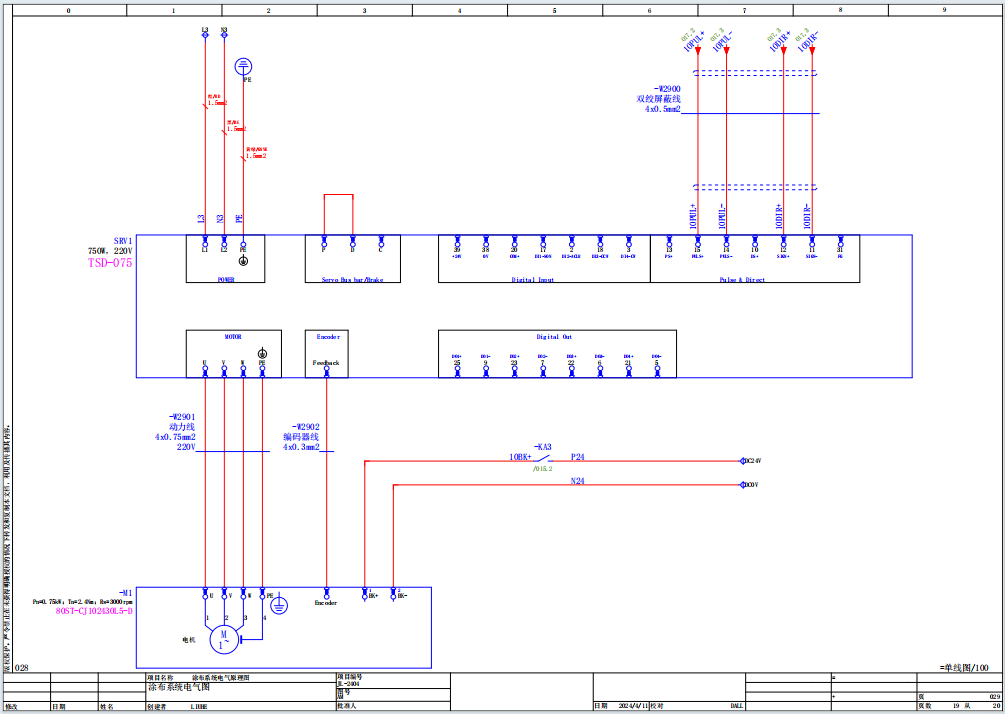

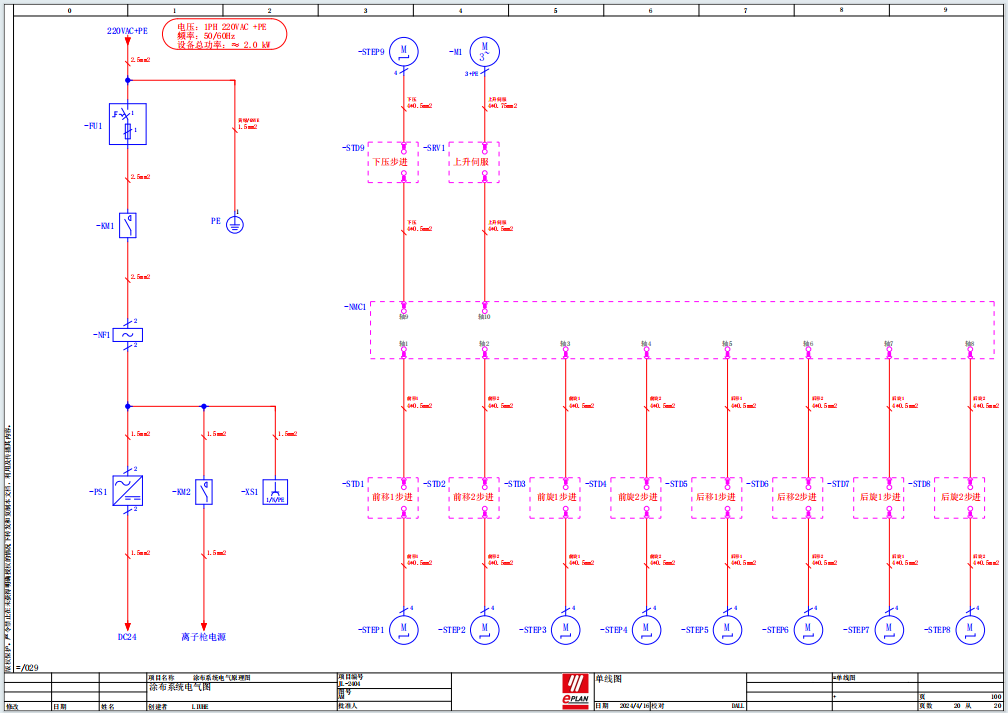

1.5设备电路图
1.6设备备件及易损件清单
序号 | 编码 | 说明 | 建议更换周期(年) | 附加说明 |
1 | W2dY0.a0241 | 滑轨滑块(大） | 5 | |
2 | W2RY0.Y0001 | 滑轨滑块（小） | 5 | |
3 | W6RY0.Y000a | Z20小齿轮 Z20 | 5 | |
4 | W6RY0.Y0000 | 齿条 | 10-15 | |
5 | W6RY0.Y000c | 坦克链（小） | 5 | |
6 | W4Y10.a0900 | 坦克链（大） | 5 | |
8 | W2fY0.a0245 | 脚轮 | 8 | |
9 | W2fY0.90751 | 涡轮蜗杆减速机 | 8 | |
10 | W6FY0.Y0001 | 400W伺服电机（带位置绝对值） | 8 | |
11 | W6Fb0.a0180 | 750W伺服电机（带位置绝对值） | 8 | |
12 | W6FY0.Y000j | 丝杠模组 | 10 | |
13 | W2HYn.Y0002 | 联轴器 | 5 | |
14 | W4Y50.a0401 | 滚动轴承 | 5 | |
15 | W8nYF.Y000C | 直线轴承 | 5 | |
16 | W8nYF.Y0012 | PLC | 10 | |
17 | W8nYF.Y0013 | 触摸屏 | 8 |
1.7主要设备零配件
部件名称 | 品牌 |
PLC | 信捷 |
触摸屏 | 信捷 |
750w伺服电机 | 雷赛 |
450w伺服电机 | 雷赛 |
伺服驱动8个 | 雷赛 |
精密模组4条 | TDSCREEN |
